EcoCut 3300
Elektrikli kesme makinesi kompakt yapısı, hızlı işleme süreleri ve esnek uygulamalarıyla dikkat çekiyor. Orta ve büyük serilerde çapı 8 mm'ye kadar olan yuvarlak iletkenleri hassas bir şekilde kesmek için uygundur.
Kabloların yatay olarak konumlandırılması kolay kullanım ve çalışma alanının iyi bir genel görünümünü sağlar. Kesilen kablolar, hızlı ve otomatik bir şekilde makineden çıkarılır. Ayarlar, hem manuel modda hem de tamamlanmış projeler oluştururken 5" grafik ekrana girilebilir. Alternatif olarak, parametreler PC veya USB bellek aracılığıyla makineye aktarılabilir.
5 inç ekranı sayesinde kolay kullanım.
Makina üzerinde eksiksiz proje oluşturma imkanı.

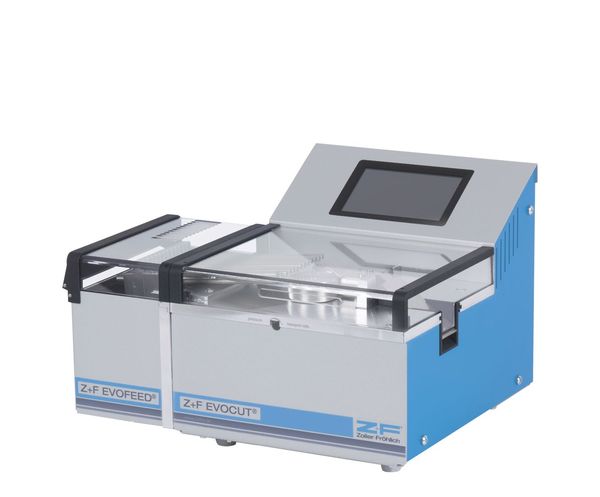

Kablo KesmeZ+F EVOFEED

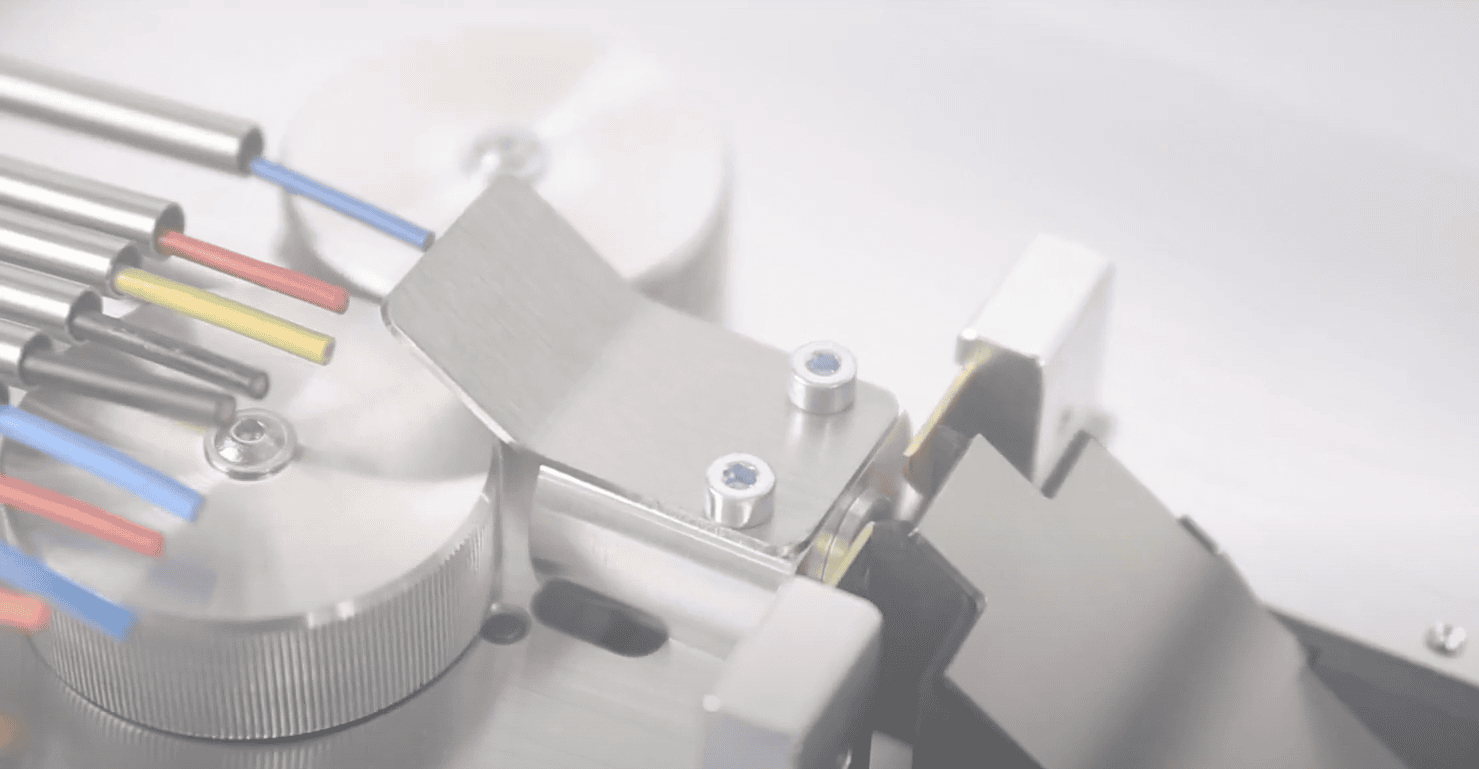

12 kabloya kadar besleme sağlanarak karmaşık projelerin basit ve etkili bir şekilde sıralı olarak işlenmesi mümkündür
Mükemmel fiyat/performans oranı.
Hassas ve tekrarlanabilir sonuçlar.
12 kabloya kadar besleme.
Otomatik besleme süreci manuel müdahaleyi gereksiz kılar.

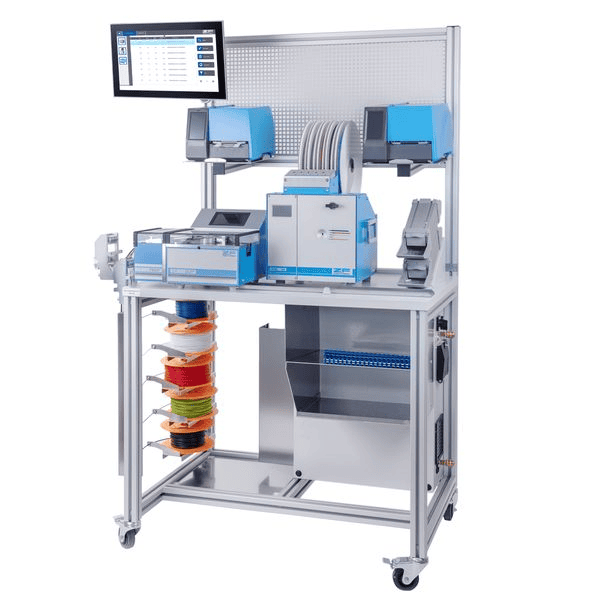

WPC (Wire Processing Center)Tamamen Entegre Edilebilir
WPC (Modüler Kablo İşleme Merkezi), elektrik panolarında kullanılan kabloları üretmek üzere geliştirilmiş entegre bir çözümdür. Kabloları işaretler ve uygun yüksüğün krimpleme işlemini gerçekleştirir.
WPC bir EPLAN veya başka bir CAE dosyası yükler ve bu listedeki tüm kabloları adım adım üretir. Bağımsız adımların çalışması manuel olarak gerçekleştirilir, bu da operatörün elektrik panosundaki tüm iş için kabloları tek tek rotalamasına ve bağlamasına olanak tanır.
Yüksek otomasyon seviyesi nedeniyle kabloları ve yüksükleri değiştirmek gerekmez.
Teknik Bilgi
| EcoCut 3300 | |
|---|---|
| Hammadde Çapı | Maksimum 12 mm (0.47 inç) |
| İletken Kesiti | Örgülü Tel Maks. 16 mm² (6 AWG). Yekpare Tel Maks. 6 mm² (10 AWG) |
| Hammadde Genişliği | Maksimum 100 mm (3.94 inç) |
| İlerleme Hızı | Maksimum 1 |
| Uzunluk Artışı | 60 m/sn (5.25 ft/sn) |
| Arabirim | 0.1 mm (0.004 inç) |
| Seçenekler | Standart: Ön besleyici Hotstamp RS232 Ayak pedalı İsteğe bağlı: Besleme sonrası arayüz (CableCoiler 500 CableCoiler 1450 ve mürekkep püskürtmeli) |
| Gürültü Seviyesi | Hava Jeti Kiti Karpit Bıçaklar Dörtlü Kablo Kılavuzlar Özel Kablo Kılavuzları |
| Güç kaynağı | <70 dB (A) |
| Boyutlar (U x G x Y) | 100 V 115 V 230 V veya 240 V (50 - 60 Hz) |
| Ağırlık | 460 × 270 × 270 mm (18.1 inç × 10.6 inç × 10.6 inç) |
| CE Uygunluğu | 22 kg (49 lbs) |
| Önemli Not | EcoCut 3300 mekanik ve elektriksel güvenlik ve elektromanyetik uyumluluk ile ilgili tüm CE ve EMC ekipman yönergelerine tam olarak uygundur. |
| Z+F EVOFEED - 11+1 | |
|---|---|
| Maksimum iletken çapı: | 11 x 0.5 - 2.5 mm² (AWG 20 - 14) 1 x 4 - 10 mm² (AWG 12 - 8) |
| İleri besleme: | maks. 1.0 m/s (3.3 ft./s) |
| Kablo uzunluğu: | 1 – 999.999 mm (0.04 - 39.370 inç) |
| Güç kaynağı: | 100-240; 50/60; 100V; Hz; VA |
| Boyutlar (GxUxY): | 370 x 300 x 250 mm (14.6 x 11.8 x 9.8 inç) |
| Ağırlık: | 13.5 kg (29.7 lbs) |
| Z+F EVOCUT 7+3 | |
|---|---|
| Maksimum iletken çapı: | 7 x 0.5 - 2.5 mm² (AWG 20 - 14) 3 x 4 - 10 mm² (AWG 12 - 8) |
| İleri besleme: | maks. 1.0 m/s (3.3 ft./s) |
| Kablo uzunluğu: | 1 – 999.999 mm (0.04 - 39.370 inç) |
| Güç kaynağı: | 100-240; 50/60; 100V; Hz; VA |
| Boyutlar (GxUxY): | 370 x 300 x 250 mm (14.6 x 11.8 x 9.8 inç) |
| Ağırlık: | 13.5 kg (29.7 lbs) |
